不锈钢饮料泵
  • 品牌:诺尼
  • 发布日期: 2021-12-26
  • 更新日期: 2021-12-26
产品详请

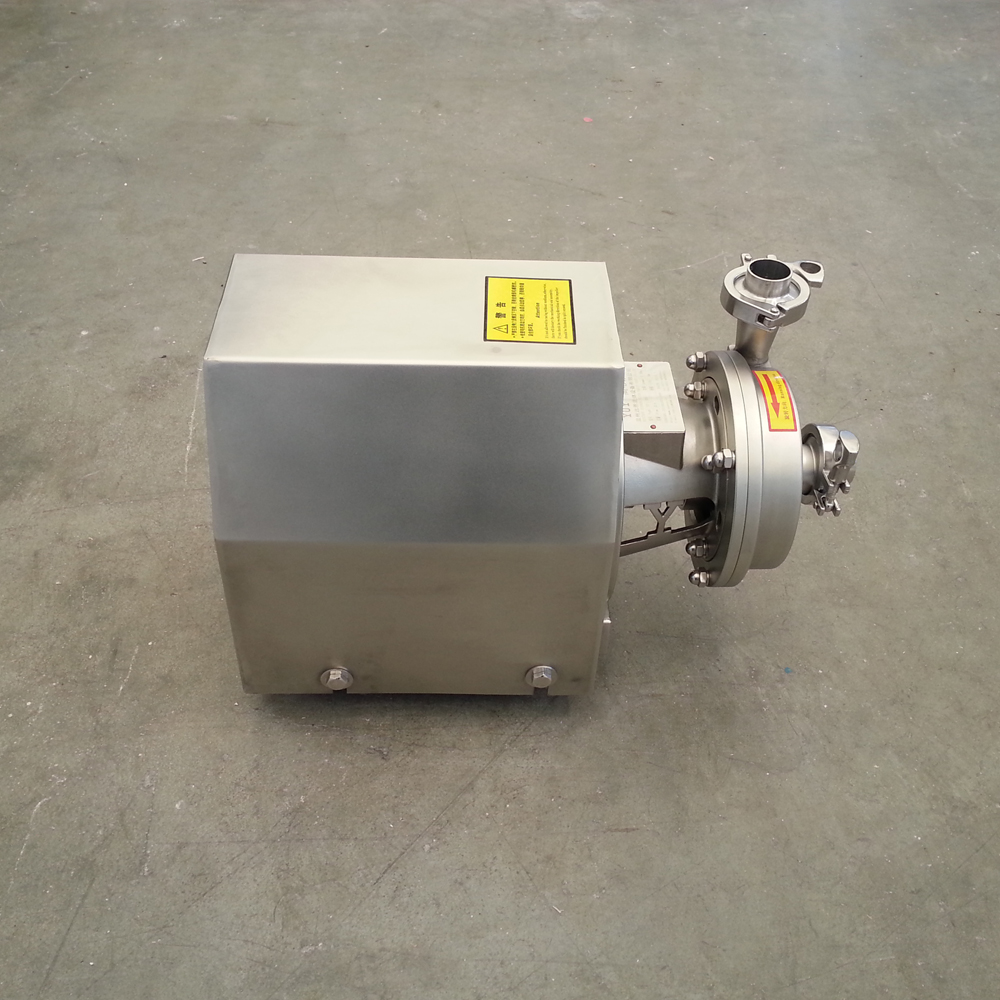

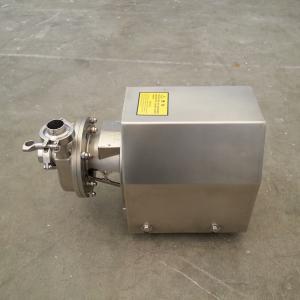

不锈钢卫生级离心泵 不锈离心泵 卫生级离心泵 卫生泵

一、        卫生级离心泵产品简介:

不锈钢卫生级也称作奶泵、饮料泵;属单吸、单级、离心式,采用SUS304SUS316SUS316L不锈钢板冲压制造,电机配普通电机或防爆电机或ABB电机,外加SUS304不锈钢防护罩,进出口分为快装卡箍式,内外螺纹式,法兰式及软管接头式。该泵整体设计符合GMP规范要求,内外表光洁如镜,不留死角,高效节能,是符合绿色环保的产品。适合输送牛奶、饮料、酒等各种液体,是食、化工、医药等行业不可缺少的输送设备。吸取之最高温度为80 oC左右。其中高扬程泵特别适用于管式杀菌、酸奶持温设备、CIP清洗等阻力较大的系统中应用。


二、卫生级离心泵结构特点:

不锈钢卫生级离心泵主要由泵体、泵座、电动机部分组成。各部分分别由螺栓联接。底板下的支撑脚可任意调节,便于安装,无需固定的安装基础。安装时可根据不同需要把出口管安装成垂直方向或水平方向。该系列泵设计时采用圆滑过度、刚性结构、厚壁设计。在材料的选用上泵体、泵盖、叶轮等与物料接触的零件全由SUS316SUS304不锈钢制造。机械轴封采用高质量的不锈钢和碳化硅定制而成。大大提高了耐磨性和滋润型,延长了适用寿命。电机有普通电机、防爆电机、ABB电机可选配。外形按照国际食品卫生泵行业楷模阿法拉伐款型,制作时泵体、叶轮采用整体精密浇铸,所有零件表面处理。安装时由专用工装夹具保证尺寸间隙。轴封处采用开启式结构,故即使轴封处有少量泄漏,亦可及时观察。即使短时间内未察觉也不会满溢到电动机。从而保证了电动机的使用寿命。

卫生级离心泵制作精细,不易结垢,特别适用于CIP清洗。

卫生级离心泵结构简单、拆卸方便,嗓音低,效率高,对物料处理平缓柔和,符合食品卫生要求又保证了产品的原有风味。


三、卫生级离心泵的应用:

该泵适用于输送各类酒、汽水、牛奶、酱油、食醋植物油、医药、化工、助剂、染料、纺织、造纸等液体物料。被输送介质温度不得超过120℃,流量Q=1—150m3/h.扬程H=15—40并能与过滤机配套使用。广泛用于制药、饮料、食品、油脂、乳品、日化、酿造、环保、水处理等行业。


四、卫生级离心泵技术参数:

    : 1T150T, 0.55KW-37KW

    : SUS304  SUS316L (在材料的选用上泵体、泵盖、叶轮等凡与物料接触之零件由SUS316LSUSI304不锈钢制造)

    :  DINSMS

    轮:敞开式叶轮,不留卫生死角

工作条件:卫生离心泵属高低液位几水平输送,非自吸型。(自吸型选用自吸泵)

表面处理:接液部分抛光,其余亚光或喷砂处理。

最大进口压力:0.2MPa

温度范围:-10°C+140°C(EPDM)


五、卫生级离心泵的选型表:

型 号

流量M3/H

扬程M

电机功率Kw

进出口径mm

备注

SCP-1-10

1

10

0.37

25/25

ABB电机或特装

SCP-3-15

3

15

0.75

38/32

ABB电机或特装

SCP-5-24

5

24

1.5

51/38

ABB电机或特装

SCP-5-32

5

32

2.2

51/38

ABB电机或特装

SCP-10-24

10

24

2.2

51/40

ABB电机或特装

SCP-10-35

10

35

3

51/40

ABB电机或特装

SCP-15-24

15

24

3

51/51

ABB电机或特装

SCP-20-24

20

24

4

51/51

ABB电机或特装

SCP-20-35

20

36

5.5

51/51

ABB电机或特装

SCP-30-24

30

24

5.5

63/51

ABB电机或特装

SCP-30-35

30

35

7.5

63/51

ABB电机或特装

SCP-40-35

40

35

7.5

80/63

ABB电机或特装

SCP-60-35

60

40

15

80/80

ABB电机或特装

SCP-80-45

80

40

18.5

100/85

ABB电机或特装

SCP-100-32

100

32

22

125/100

ABB电机或特装

SCP-150-32

100

32

37

125/100

ABB电机或特装



六、卫生级离心泵的安装使用说明:

卫生级离心泵在安装时泵的位置最好低于吸入液面(如泵的安装位置高于吸入液面,开泵前需进行灌料排气)。在使用前应检查叶轮的旋转方向是否正确;泵进出口管接头螺母是否旋紧;泵盖与泵体间的密封圈是泵垫好。与物料接触部分使用前应用蒸汽消毒,确保食品卫生。泵的出口应安装一蝶阀,以控制流量。不要长期在超负荷情况下操作,以免损坏电动机。泵使用完毕应立即进行CIP清洗,以防止物料粘附。如无CIP则需人工清洗。清洗时首先可用热水通过,然后拆卸,用毛刷刷洗泵与物料接触的所有零件,再用清水冲洗,洗干净后再按先后顺序安装好。使用中如发现泵壳后有物料滴在地上,则表明轴封处泄漏。此时可检查轴上机械密封装置,若磨损厉害或密封件损坏,应进行调换或研磨后才能使用。
