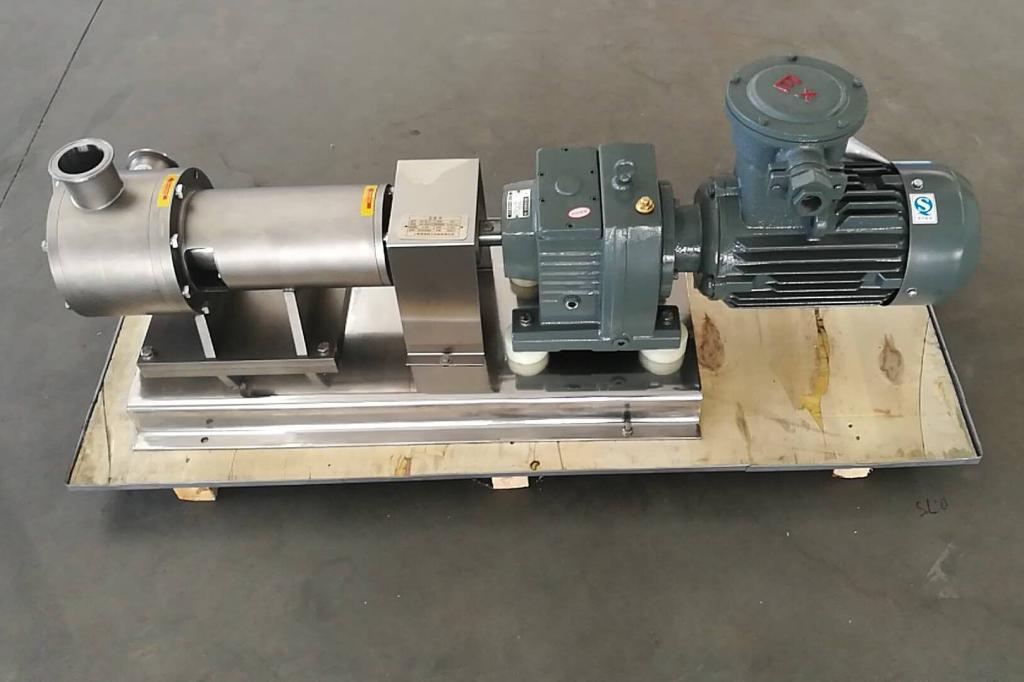

配防爆电机正弦泵
  • 品牌:诺尼
  • 型号:见参数表
  • 发布日期: 2021-12-25
  • 更新日期: 2021-12-25
产品详请

一、正弦泵功能原理

1、叶轮的正弦波造型意味着每次转动均可形成一个腔室(每次经过衬套空间时可发生4次)。通过该运动,可“推动”或“排放”流动产品。控制刮板将泵腔分为吸入腔室和排出腔室,保证进出口的压差。

3、低剪切输送     即使含有大量固体物质和易碎产品,仍可输送

4、可输送高粘度液体。

5、物料可平稳输送     可调节流动容积。



二、正弦泵功能特性:

1、不使用转子、行星齿轮、活塞等装置,而是采用了特殊制造的叶片,叶片形状如两条正弦波曲线。同时与一个活动刮板和一个固定衬套共同动作。构成一种特殊形式的容积泵。这样可实现流体的低剪切输送。

2、可输送高粘度物料,降低对物料颗粒破碎度。

3、正弦回转式容积泵。

4、正弦式转子实现了轻柔平稳、低剪切的物料输送。



三、正弦泵应用特点:

1、输送范围广,输送量大小可选。

2、吸入能力 :吸入压力高。

3、低剪切输送: 即使含有大量固体物质和易碎产品,仍可输送

4、高粘度性能: 可输送高粘度物料。

5、无脉冲输送: 可调节流动容积,无干扰震动,装料机可均匀供应稳定产品量

6、即时维护 避免停工时间

7、为正弦泵主要部件提供担保特定应用灵活性

8、通过正弦泵特殊标准件-可选系统实现



密封形式
 三重唇型轴封:低压应用。唇型轴封一般安装在单独的轴套上,不磨损驱动轴。

轴封可添加其他冲洗功能:采用单极内装式机械密封,保证冲洗、冷却和CIP清洗消毒。

单端面或双端面机械密封:磨损正弦泵使用的机械密封符合食品卫生标准,保证冷却和消毒,符合CIP(就地清洗)和SIP(就地消毒)清洗要求。同时所有密封系统都可方便的进行更换。

底板:配有联轴节防护装置的底板由不锈钢制造,有圆形地脚,可调节高度。

外罩:适用于极度潮湿条件,外罩对驱动电机进行额外保护。开阔的通风孔可确保冷却驱动系统安全。

特定运用的驱动方式:

变频电机+变频器:可实现转速的自动调节,即流量的无级调整。自动化程度高,操作方便、调速范围广。

 电机+手动无极调速:手动调节,安全可靠,流量无级可调(调速在运转过程中进行,不得在停机状态下调速)。

 电机+定速减速器:转速恒定,流量不可调。

可选固定或移动安装:

固定式:放置于固定位置,与其它设备连接,管线式操作。

移动式:将泵置于移动推车上,没有固定工作位,可随时移动。



四、正弦泵选型参数表:

型号规格

每转排量

L

进出口径

调速范围

r/min

对应流量

L/H

电机功率

mm

Kw

Hp

SP-1

0.06

1

25

50-1000

180-3600

1.5

2

SP-2

0.11

2

51

50-1000

330-6600

2.2

3

SP-2.5

0.23

2.5

63

50-600

840-11800

3

4

SP-3

0.45

3

76

50-600

1350-16200

4

5

SP-3.5

0.75

3.5

89

50-600

2250-27000

5.5

7

SP-4

1.05

4

102

50-600

3150-37800

7.5

10

SP-6

2.5

6

152

50-600

7500-90000

15

20
