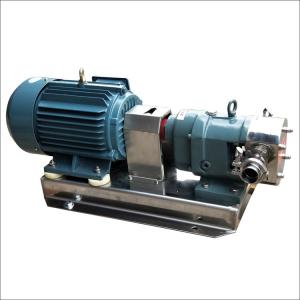

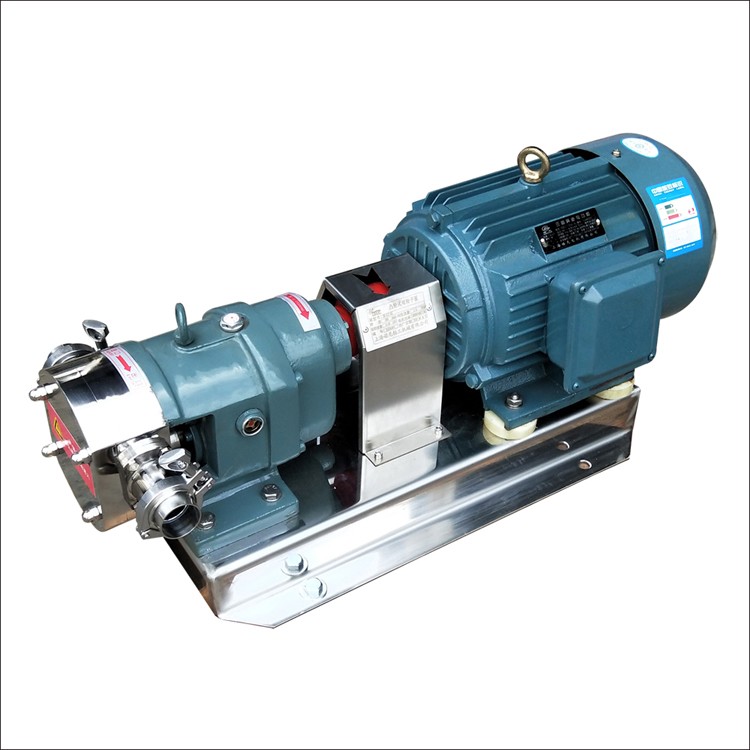

定速输出转子泵
  • 品牌:诺尼
  • 型号:TR系列
  • 发布日期: 2021-12-23
  • 更新日期: 2021-12-23
产品详请

一、转子泵产品概述:

1、该产品采用两个同步运动的转子,转子由一对外置式同步齿轮箱进行传动,转子在传动轴的带动下进行同步反方向运转,从而构成较高的真空度和排放压力,适合医药上介质和腐蚀性高粘度介质的输送。
2
、该产品的制造标准分医药用、耐腐蚀型、污泥型三大系列;在结构上分高压高粘度、高压低粘度两大类制造;按产品的应用类型分为变通型、食品用、化工级、油田型、特种型五大系列;产品的部件及密封装置,根据不同介质的不同特性,采用不同的材质和不同的密封形式制造,以满足各种物料和生产工艺流程需要,提升了该产品的输送性能,转子设计品种有12种,每种转子可在同一个泵业互换使用。

3、医药用泵全部采用316L不锈钢材料制造。

4、腐蚀型泵采用耐磨不锈钢及高分子复合材料制造。

5、污泥型泵不仅在结构上进行了一些改变,而且采用了特种耐磨材料,提高了泵的耐磨性和泵对污水污泥的输送性能。

   该产品广泛应用于石油化工、日用化工、化机、制药、食品、农药、化肥、环保、造纸、涂料、树脂、冶金等行业。



二、转子泵产品技术特点:

1、其属容积式泵,输出流量可调节控制,具有自吸能力。

2、泵的转速很低,物料被平稳的输出而其成分不会受到破坏。

3、能输送高粘度的物料及含有颗粒的物料。

4、输出压力高达1.5Mpa,可承受较高的温度。

5、与物料接触部件均为不锈钢,卫生型泵,可进行CIP清洗。



三、转子泵产品技术参数:

1、流量:Q=600L/H~400.000L/H

2、输送物料粘度范围:0.2CP~500.000CP

3、出口压力:0.3~0.6Mpa,高粘度时可达0.6~1.5Mpa

4、真空度:0~-0.095Mpa,产品温度:-30~+350



四、转子泵产品工作原理:

转子泵是依靠两同步反向转动的转子(齿数为24)在旋转过程中于进口处产生吸力(真空度),从而吸入所要输送的物料。两转子将转子室分隔成几个小空间,并按abcd的次序运转。运转至位置a时,只有Ⅰ室中充满介质;到位置b时,B室中封闭了部分介质;到位置C时,A室中也封闭了介质;到位置d时,AB室与Ⅱ室相通,介质即被输送至出料口。如此循环往复,介质(物料)即被源源不断地输送出。



五、转子泵产品应用范围:

1、食品饮料类:乳品、乳胶、巧克力、糖浆、乳酪、麦芽汁、碑酒、汽水、蜂蜜、牙膏、酱油、动物油、植物油、八宝粥。

2、水果浓缩物:布丁、果浆、果冻、番茄酱。

3、糊类产品:脂肪、油脂等。

4、化妆品:面霜、洗涤剂、发型凝胶、香料油等。

5、药物类:浸膏、乳剂、药丸浆、葡萄糖液以及各种注射液等。

6、化学类:染料、脂肪、溶剂、树脂、聚合物、汽油和其它化工原料。

7、其它产业:酿造业、纺织业、造纸业、石油化工业、油漆业、炼油业、造船业、城建业、热电厂、陶瓷建筑业、核工业、污水处理等。



六、转子泵产品选型参照表:

1TR-Ⅰ型:带手动调节无极变速器

产品代号

每转排量

调速范围

rpm

建议调速

rpm

对应流量

L/H

电机功率

Kw

进出口径

mm

1

TR--45

0.05

200600

200400

5401080

0.75

15

2

TR--52

0.09

200600

200400

9701940

1.5

25

3

TR--70

0.17

200600

200400

18003600

2.2

30

4

TR--78

0.31

200600

200400

33006600

4

40

5

TR--88

0.50

200600

200400

540010800

5.5

50

6

TR--97

0.65

200600

200400

700014000

7.5

65

7

TR--110

1.05

100500

200400

567022680

11

80

8

TR--135

1.74

100500

200400

940037600

15

80



2TR-Ⅲ型:配齿轮减速电机

产品代号

每转排量

转速

rpm

最高可配

转速(rpm

对应流量

L/H

电机功率

Kw

进出口径

mm

1

TR--45

0.05

250

400

650

0.55

15

2

TR--52

0.09

250

400

1200

0.75

25

3

TR--70

0.17

250

400

2200

1.5

30

4

TR--78

0.31

250

400

4000

3

40

5

TR--88

0.50

250

400

6750

4

50

6

TR--97

0.65

250

400

8750

5.5

65

7

TR--110

1.05

250

400

14000

7.5

80

8

TR--135

1.74

250

400

23000

11

80

9

TR--164

3.15

250

400

42000

15

100

10

TR--196

5.40

250

400

72900

22/30

125
