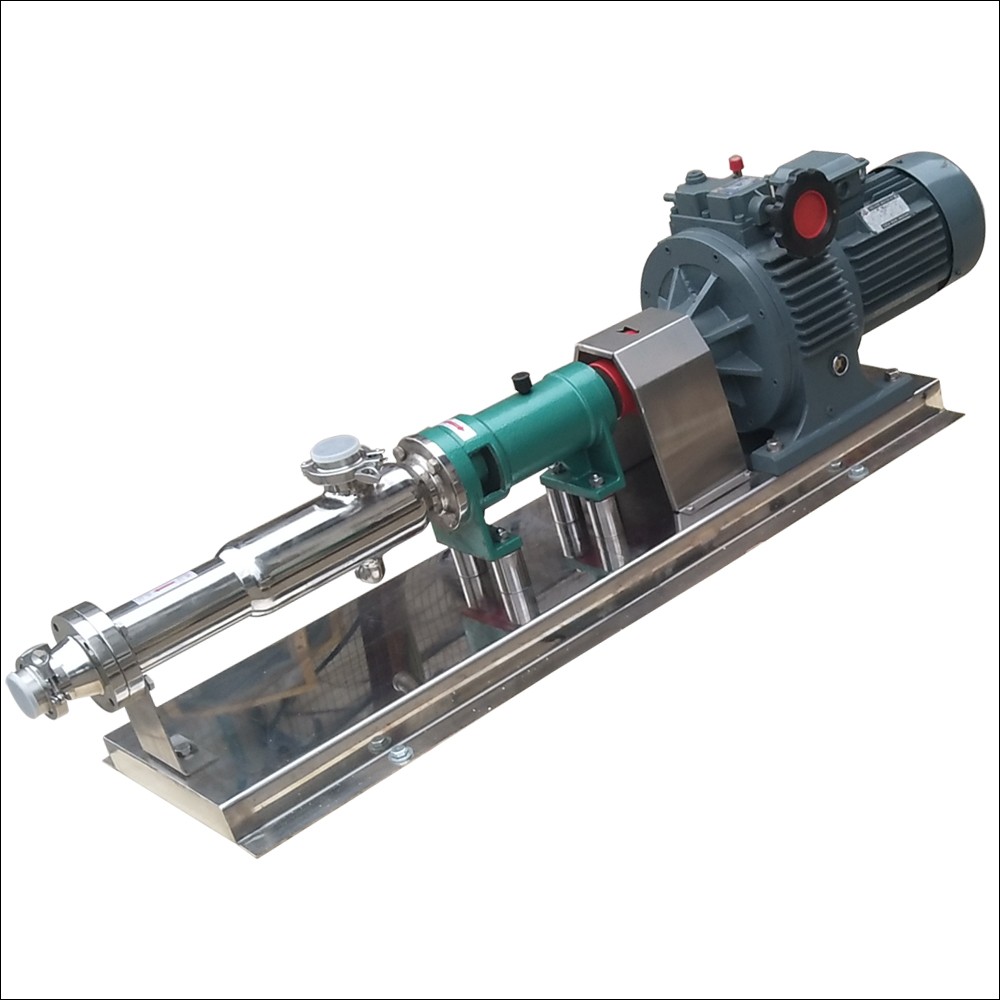

手动无极调速螺杆泵
  • 品牌:诺尼
  • 发布日期: 2021-12-23
  • 更新日期: 2021-12-23
产品详请

GW系列单螺杆泵产品概述:

单螺杆泵是一种内啮合回转式容积泵,主要工作与部件是偏心螺杆(转子)和固定的衬套(定子),由于转、定子的特殊几何形状,分别形成数个单独的密封容腔,转子的运转,将各个密封腔内的介质连续均匀的从吸入端输送到压出端,内部流速低,容积保持不变,压力稳定,因而不会产生涡流和搅动。可用于输送中性或腐蚀性的液体、洁净的或磨损性的液体、含有气体或易产生气泡的液体、高粘度或低粘度的液体,包括含有纤维和固体物质的液体。能长期连续工作而保持平稳的流量,具有良好的自吸能力。



GW系列单螺杆泵的功能特点:

1、可变量输送;排量与转速成正比,通过变速机或调速电机装置实现排量调节。

2、自吸能力强,不用引水、止回阀等,直接抽吸液体。

3、可输送高浓度、高粘度及含水量有固体颗粒的液体,最高浓度重量比达40%

4、低流量也可保持高的排出压力,排出压力与转速无关。

5、输送液体稳定、无过流、搅拌及脉动现象没有阻凝液体的结构。输送稳定不起泡,特别适用于对剪切十分敏感的介质。

6、泵可逆转;液体流向可由泵的旋转方向来改变,适用管道需要反冲洗场合。

7、吸入端混入空气不影响泵送,适用含气液体。

8、结构简单,拆装维修方便。



GW系列单螺杆泵的广泛应用:

1、食品业:输送肉糜、土豆色拉、酱体糊类、浓果汁、果酱、蔬菜制品。

2、酿造业:输送酒糟、酵母、发酵后的各种残渣以及投配料。

3、制糖业:糖浆、饱和渣、浓缩废水渣、含糖结晶糊;牛奶、奶酪。

4、纺织业:输送合成纤维液、粘胶液、染料、油墨、尼龙粉液。

5、造纸业:输送纸浆液、滑石浆、上光树脂浆料。

6、石油业:输送多种油类、油脂产品、炼油污泥、工业废水。

7、化工业:各种乳胶液、悬浮液、软膏、洗发液、油漆、颜料。

8、建筑业:输送灰浆、灰膏、沥青、焦油、泥沙浆、涂料。

9、采矿业:输送氧化物和废水、矿井排水、液体、浮渣。

10、单螺杆泵的特殊形式:强制喂料螺杆泵,设有长方形料斗,连杆上设有螺旋推进器,适用于不能自流但含有液体的介质,输送类似渣液时,也可装搅动棒,以防沉淀。当渣液浓度较高时,增添能挤压粉碎的大漏斗,以防堵塞。泵可配各类驱动器,最适于配三相齿轮减速电机。



GW系列单螺杆泵的技术参数:



型号

转速

r/min

流量

m3/h

功率

KW

扬程

m

进口

mm

出口

mm

允许颗粒

直径mm

允许纤维

长度mm

GW10-1

960

1.0

0.55

60

19

19

1.0

10

GW12-1

960

1.5

0.55

60

19

19

1.0

10

GW15-1

960

2.0

0.75

60

25

25

1.5

15

GW20-1

960

2.5

0.75

60

40

32

3.5

20

GW22-1

960

3.0

1.1

60

40

32

3.5

20

GW25-1

960

3.5

1. 1

60

40

32

4.5

26

GW28-1

960

4.0

1.5

60

40

40

5.0

30

GW30-1

960

5.5

1.5

60

40

40

5.0

30

GW32-1

960

7.0

2.2

60

40

40

5.0

30

GW35-1

960

8.0

2.2

60

50

50

5.7

35

GW38-1

960

9.0

3.0

60

40

40

5.0

30

GW40-1

960

12

4.0

60

65

65

7.1

40

GW45-1

960

14

4.0

60

76

76

7.5

40

备注: 1、表中参数为一级(低压)系列,若需二级或高压系列请致电13641902550,或到公司网站查询。

     2、根据需要,可选配手动调速电机或齿轮减速电机。

3、表中参数是以20℃的清水为介质,粘度是1mm2/时测定。
     4
、当输送高粘度物料或有颗粒的磨损性物料时,建议选用齿轮减速电机低速运转。

 5、开机前向泵体内注入适量洗洁精或肥皂水等润滑液,再用管子钳板动几转后才可起动,严禁空运转。
